Fotowoltaika jest coraz bardziej popularna, jest to zauważalne zarówno w naszym otoczeniu jak i świadomości inwestorów. Coraz więcej osób pyta, zastanawia się nad tym rozwiązaniem, wkrótce zaczną obowiązywać restykcyjne dyrektywy unijne,a koncerny motoryzacyjne zaczną produkcje samochodów na prąd na szeroką skalę. To cieszy w obecnej erze smogu. Powinniśmy inwestować w czystą, zieloną energię, bo jest to w interesie nas wszystkich.
Panele fotowoltaiczne w czarnej wersji prezentują się niezwykle elegancko
O Fotowoltaice pisaliśmy już w jednym wpisie: Fotowoltaika – jak działa, ile kosztuje i czy warto w nią inwestować? Krótko opisaliśmy w nim jak wszystko wygląda w teorii. Jak można załatwić dofinansowanie, o kosztach i jakie elementy są istotne z punktu widzenia projektu.
Aktualnie, instalacja fotowoltaiczna jest zamontowana już ponad dwa miesiące. Wszystko podpięte, gotowe do działania, ale żeby nie było tak pięknie, trzeba czekać na formalności… Czekamy na wymianę licznika od dostawcy energii na licznik dwukierunkowy, zgodnie z ustawą prosumencką. Na szczęście obecnie nie ma za dużo słonecznych dni, więc i strata jest niewielka.
Parametry
Panele AleoX79 czekają na montaż na dachu
Na dachu zaprojektowaliśmy 20 paneli dających sumaryczną moc 6 kW. Ostatecznie zostały zamontowane panele Aleox79 w wersji black czyli całe czarne. Walczyliśmy o tą czerń bardzo, wiemy, że zamówione pierwotnie były standardowe- z ramą w kolorze szarym/srebrnym. Ale chyba już nas trochę znacie i wiecie, że poza funkcjonalnością estetyka też ma dla nas ogromne znaczenie 😉 Tak więc nie odpuściliśmy…
Panele na dachu wyglądają świetnie. Pojedynczy panel waży 19 kg, co w przeliczeniu na powierzchnię daje obciążenie rzędu 14 kg/m2 z elementami montażowymi. Przy obecnych technologiach konstrukcja nowych budynków nie powinna mieć żadnych problemów z przeniesieniem takich obciążeń. Oczywiście najlepiej jest to potwierdzić u projektanta konstrukcji.
Montaż fotowoltaiki
Demontaż dachówek i przygotowanie do montażu haków
Montaż fotowoltaiki był stosunkowo szybki i bezproblemowy. Trwał zaledwie 2 dni, pewnie byłyby to 1 dzień, bo problemem był brak światła- zbyt krótki listopadowy dzień oraz osłbiona ekipa montażowa. Falownik został umieszczony w garażu, przy ścianie za którą bezpośrednio znajdowała się rozdzielnica elektryczna. Na etapie budowy przygotowaliśmy specjalny przepust w ścianie, właśnie na potrzeby fotowoltaiki. Podczas montażu wystarczyło wyciąć dziurę w izolacji termicznej w garażu, odnaleźć przepust i wejść kablem do środka rozdzielnicy.
Montaż paneli na szynach montażowych, BHP to podstawa 🙂
Ponieważ nie mieliśmy instalacji odgromowej, wykonaliśmy uziemienie poprzez wbicie 3 m szpilki do ziemi oraz połączenie ze zbrojenia ogrodzenia. Na potrzeby fotowoltaiki wymagano uziemienie o rezystencji <10 Om.
Kompletna instalacja w budynku. Falownik oraz zabezpieczenia, kabel od paneli łączy się z falownkiem następnie wchodzi do rozdzielnicy znajdującej się z drugiej strony ściany
Montaż paneli fotowoltaicznych rozpoczyna się od demontażu dachówek i montażu w tych miejscach uchwytów wkrętami do głównej konstrukcji dachu czyli krokwi. Do zamocowanych uchwytów przykręca się podłużne profile szynowe, z rowkami. Do szyn mocujących montuje się panele fotowoltaiczne poprzez uchwyty kątowe tzw. klemy.
-
- Hak montazowy, mocuje się do krokwi
-
- Zamontowane haki i szyny mocujące
-
- Stodoła w trakcie montażu paneli
Wszystkie elementy mające styczność z panelem są wykonane z aluminium w celu wykluczenia powstawania korozji.
Monitorowanie systemu i współpraca z pompą ciepła
Licznik bieżącego zużycia Fronius Smart meter (źródło: fronius.com)
Dla celów edukacyjnych i poznawczych, zamontowaliśmy dodatkowo licznik energii Fronius Smart Meter. Pozwala on śledzić bieżące zużycie budynku oraz uzysk z instalacji fotowoltaicznej za pośrednictwem aplikacji Solar web. Monitoring instalacji fotowoltaicznej pozwala bardziej efektywnie wykorzystywać energię słoneczną. W momencie dużej produkcji prądu najlepiej w równej mierze go zużywać, nie tracimy wtedy 20% zgodnie z ustawą prosumecką za przesył.
Interfejs aplikacji Solar web, jeszcze nie generuje żadnych wartości poza bieżącym zużyciem energii z sieci
Monitorowanie będziemy wykorzystywać w jeszcze jednym celu- by na bieżąco dzielić się z Wami efektywnością instalacji. Będziecie mogli na sami ocenić czy to się opłaca?
Drugą ciekawą możliwością jest współpraca z pompą ciepła Mitsubishi. Współpraca polega na tym, by jak najwięcej energii konsumować w okresie produkcji, a jak najmniej oddawać do sieci. Działa to tak, że w momencie produkcji energii elektrycznej, wysyłany jest sygnał do pompy ciepła, by np. podgrzać wodę użytkową w zbiorniku.
Zintegrowane z dachem moduły fotowoltaiczne
Dla miłośników minimalizmu i pięknej estetyki na rynku jest bardzo ciekawa opcja w przypadku planowania instalacji fotowoltaicznej już na etapie projektu. Jest możliwość montażu paneli zamiast pokrycia dachu jest to tzw. system wbudowany. Pozwala to na zaprojektowanie czystej jednolitej płaszczyzny dachu będącej również naszą małą elektrownią. Jedyna wada to gorsza wentylacja i co za tym idzie nieznacznie gorsza sprawność widoczna na wykresie poniżej.
Dużą zaletą jest z kolei oszczędność na koszcie dachówek i montażu, a fotowoltaika wygląda jak integralny element dachu. System jest zresztą instalowany w podobny sposób jak montaż standardowych dachówek. Z kolei instalatorzy mogą wykonać taką instalację szybko, umożliwiając właścicielowi domu osiągnięcie niezależności energetycznej i wyrafinowanego wyglądu dachu.
-
- panele w systemie wbudowany tworzą jednolitą płaszczyznę (www.gseintegration.com)
-
- podkonstrukcja systemu wbudowanego (www.gseintegration.com)
-
- wpływ montażu i przestrzeni wentylacyjnej na uzyski z paneli
Efekt

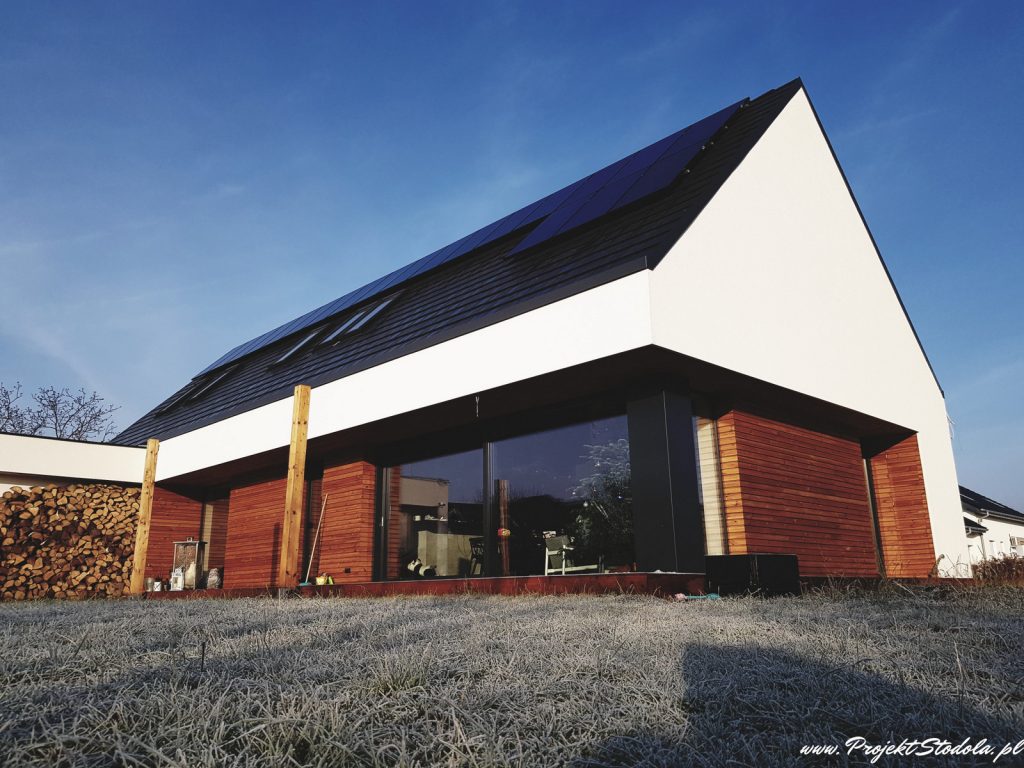

Tak wyglądają zamontowane panele fotowoltaiczne w świątecznej aurze.
Na koniec uchylimy rąbka tajemnicy, zapowiadaliśmy jakiś czas temu projekt Stodoły S, obecnie kończymy (tak już naprawdę OSTATECZNIE kończymy 🙂 ten projekt, będzie to bardzo prosty budynek parterowy z łatwą możliwoscią powiększenia. Stodoła S będzie nastawiona w dużej mierze właśnie na fotowoltaikę, będzie miał duży, prosty dach, na którym zmieścimy nawet 33 panele. Premiera będzie jeszcze w styczniu .
